當(dāng)前位置：主頁(yè) > 技術(shù)支持 > UV行業(yè)資訊

【uv led固化機(jī)】使用的升級(jí)版樹(shù)脂F(xiàn)SP7814固化效果

文章出處：未知責(zé)任編輯：三昆科技人氣：發(fā)表時(shí)間：2017-09-15 16:14

uv led固化機(jī)應(yīng)用范圍

近年來(lái)UV LED技術(shù)一直受到廣泛關(guān)注，相比于傳統(tǒng)的UV汞燈固化，更為環(huán)保、高效且能耗低，不少應(yīng)用領(lǐng)域如膠黏劑、油墨、木器等都逐漸采用UV LED光源取代傳統(tǒng)的汞燈光源。

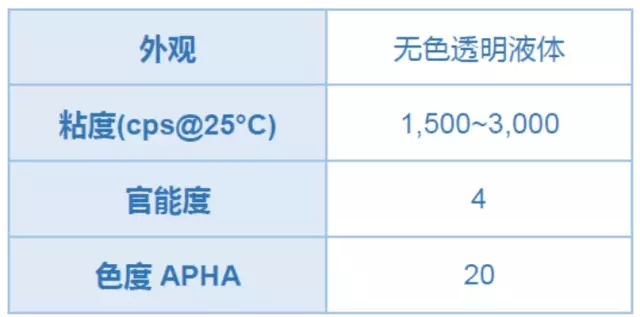

　　潤(rùn)奧化工對(duì)UV LED市場(chǎng)也高度關(guān)注，于去年針對(duì)uv led固化機(jī)開(kāi)發(fā)了特種改性聚酯丙烯酸酯FSP8370，主要應(yīng)用于UV LED塑膠涂料及木器涂料體系。FSP8370快速固化和良好的穩(wěn)定性得到了廣泛認(rèn)可，但是其含有少量溶劑以及氣味較大的問(wèn)題也限制了應(yīng)用領(lǐng)域。為此，潤(rùn)奧化工特別開(kāi)發(fā)了該樹(shù)脂的升級(jí)版本 - FSP7814，這是一款四官能改性聚酯丙烯酸酯，去除了溶劑以及改善了氣味問(wèn)題。

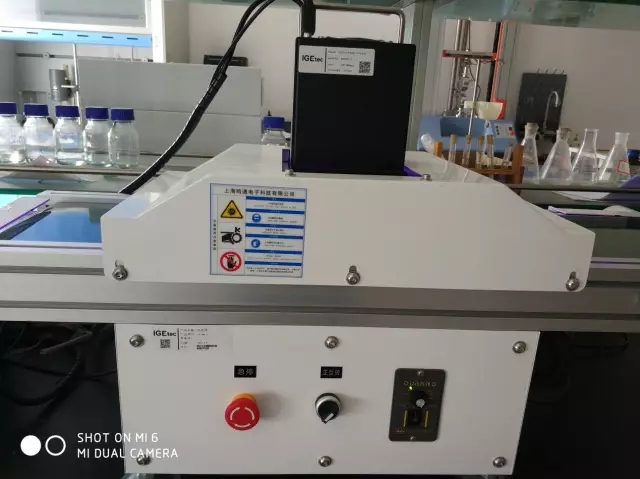

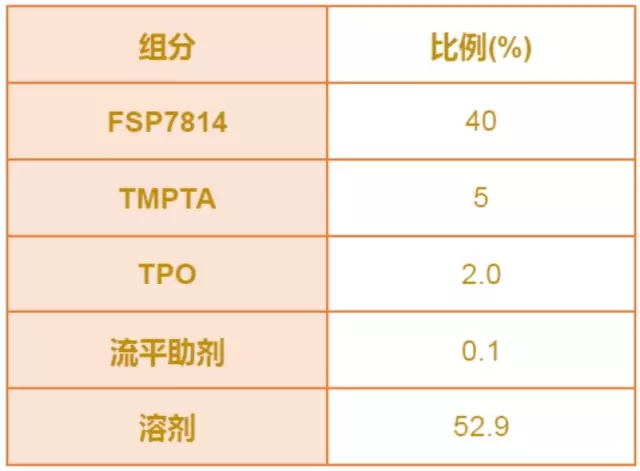

我們分別采用波長(zhǎng)為365nm和395nm的uv led固化機(jī)設(shè)備來(lái)進(jìn)行測(cè)試，同時(shí)測(cè)試配方采用在長(zhǎng)波段也有吸收峰的TPO作為引發(fā)劑。主要考察樹(shù)脂在uv led固化機(jī)下的固化速度、耐水煮性、硬度、耐磨、展色性以及表觀等性能。

uv led固化機(jī)使用升級(jí)版樹(shù)脂F(xiàn)SP7814的幾個(gè)特點(diǎn)

快速固化測(cè)試

采用uv led固化機(jī)的應(yīng)用，最常見(jiàn)的問(wèn)題就是固化不良，由于其只能發(fā)出UVA長(zhǎng)波段的單一波長(zhǎng)紫外光，市場(chǎng)上能相匹配的光引發(fā)劑十分匱乏。即便是TPO、TPO-L、ITX、DETX、BAPO等在長(zhǎng)波段有吸收峰的引發(fā)劑，它們?cè)?65nm、385nm、395nm、405nm的波長(zhǎng)下的吸收峰都較弱，因此引發(fā)效率不高，易導(dǎo)致固化不良等問(wèn)題。

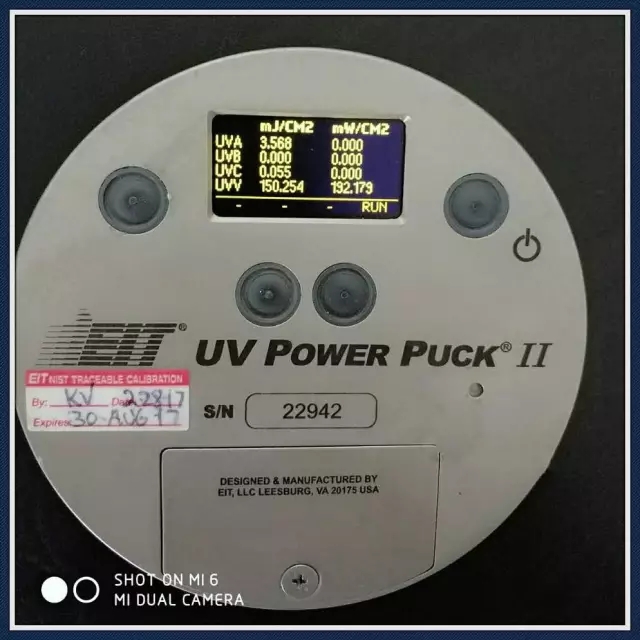

　　實(shí)測(cè)中，F(xiàn)SP7814在365nm波長(zhǎng)下，120mJ/cm²即可表干，而在395nm波長(zhǎng)下，150mJ/cm²可以表干，反應(yīng)活性高，固化速度非常快。在UV LED或低能量體系中，可有效改善氧阻聚問(wèn)題，提升漆膜表干速度及交聯(lián)密度。

堅(jiān)韌性

FSP7814作為四官能樹(shù)脂，具有較好的交聯(lián)密度，實(shí)測(cè)鉛筆硬度為F@1kg。在有著良好硬度及剛性的同時(shí)，具有優(yōu)異的韌性，厚涂時(shí)漆膜不開(kāi)裂，有較好的抗沖擊性能。優(yōu)異的堅(jiān)韌性也使其能滿足耐彎折測(cè)試要求，施工及應(yīng)用更廣泛。

耐水煮性

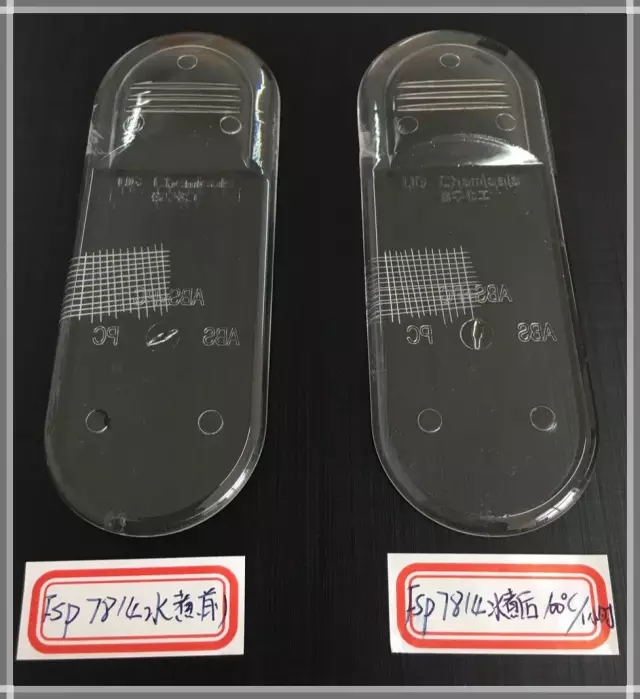

由于在uv led固化機(jī)下，F(xiàn)SP7814固化速度快，雙鍵轉(zhuǎn)化率較高，所以能夠形成較好的交聯(lián)網(wǎng)絡(luò)，實(shí)測(cè)可通過(guò)沸水煮一小時(shí)測(cè)試，表觀無(wú)變化，無(wú)起泡，不發(fā)白，附著力未下降。這一特點(diǎn)使其可以滿足UV膠等高端應(yīng)用的耐水、高溫高濕性能的測(cè)試要求。

穩(wěn)定性

　　許多市場(chǎng)上的UV LED樹(shù)脂也具有很好的反應(yīng)活性,但是在增強(qiáng)了光敏性的同時(shí),儲(chǔ)存穩(wěn)定性卻成了難以解決的問(wèn)題。無(wú)論是樹(shù)脂本身還是添加入配方中使用，放置時(shí)間一長(zhǎng)就會(huì)出現(xiàn)聚合膠化的情況，尤其在受熱的條件下，會(huì)大幅加速膠化的時(shí)間，最終影響實(shí)際量產(chǎn)。與FSP8370類似，潤(rùn)奧化工技術(shù)中心通過(guò)特殊改性手段，解決了穩(wěn)定性問(wèn)題。實(shí)測(cè)中，我們將FSP7814單一樹(shù)脂以及加入了該樹(shù)脂后的樣漆同時(shí)放入60℃烘箱進(jìn)行熱穩(wěn)定性實(shí)驗(yàn)，烘烤兩周后拿出，兩者的黏度幾乎無(wú)變化，物化性能也未下降。

潤(rùn)色性

　　作為聚酯樹(shù)脂，有著優(yōu)異的顏料潤(rùn)濕性，著色力強(qiáng)，展色性佳，適用于油墨、UV單涂等加色體系。高反應(yīng)活性也使其在加色體系中能夠促進(jìn)漆膜的深層固化，提升交聯(lián)密度，從而滿足硬度、耐磨、耐化性的要求。

附著力

　　FSP7814對(duì)常規(guī)塑膠基材、熱塑底漆、竹木基材都有著優(yōu)異的附著力，對(duì)基材的潤(rùn)濕滲透性佳，有較好的流平性，能滿足表觀需求。

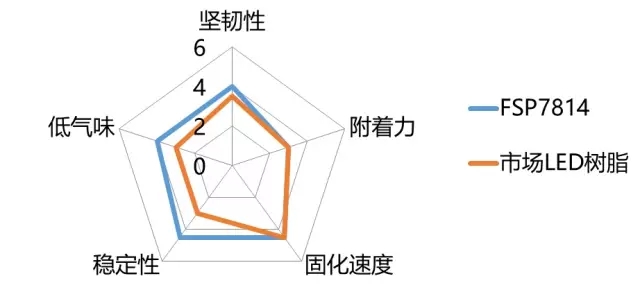

uv led固化機(jī)固化產(chǎn)品性能
